5+ Cách chọn mặt bích cho van công nghiệp phù hợp từng hệ thống!

Mặt bích là phụ kiện kết nối quan trọng trong các hệ thống công nghiệp, quyết định đến độ kín khít, độ bền và độ an toàn của cả hệ thống nên cần được lựa chọn phù hợp. Vậy làm thế nào để chọn mặt bích tương thích? Trong bài viết này Phukienongthp sẽ tổng hợp và giới thiệu 5+ cách chọn mặt bích cho van công nghiệp đúng chuẩn, đảm bảo tương thích với từng hệ thống cụ thể.

Mặt bích là gì? Tại sao cần phải lựa chọn phù hợp với van công nghiệp?

Mặt bích là loại phụ kiện dùng để kết nối van với đường ống hoặc các thiết bị trong hệ thống công nghiệp. Mặt bích có thiết kế dạng đĩa, hình tròn hoặc vuông, xung quanh có lỗ bulong.

Tùy theo vật liệu và kiểu thiết kế, mặt bích được chia thành nhiều loại khác nhau như mặt bích gang, mặt bích thép, mặt bích inox, mặt bích nhựa, mặt bích mù, mặt bích cổ xoay, mặt bích hàn trượt, mặt bích hàn đúc,… Ngoài ra, mặt bích còn được sản xuất theo các tiêu chuẩn kết nối như DIN, ANSI, BS, JIS. Trong đó mỗi loại sẽ có những quy định riêng về kích thước, số lỗ bu lông, khoảng cách tâm, cấp áp suất nhằm đảm bảo phù hợp với từng điều kiện làm việc cụ thể.

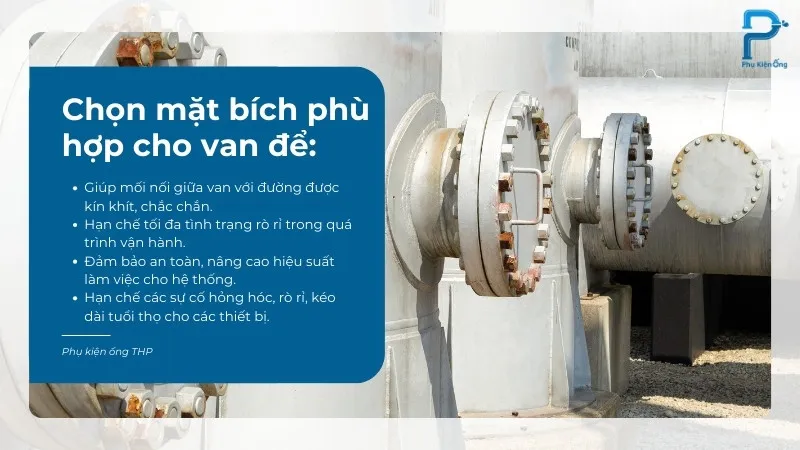

Chính vì vậy việc lựa chọn mặt bích cần phải đảm bảo tuân thủ các tiêu chuẩn này nhằm để đảm bảo độ bền cũng như hiệu suất hoạt động. Dưới đây là một số lý do cần phải chọn mặt bích phù hợp với van công nghiệp:

• Giúp mối nối giữa van với đường được kín khít, chắc chắn.
• Hạn chế tối đa tình trạng rò rỉ trong quá trình vận hành.
• Đảm bảo an toàn, nâng cao hiệu suất làm việc cho hệ thống.
• Hạn chế các sự cố hỏng hóc, rò rỉ, kéo dài tuổi thọ cho các thiết bị.

Cách chọn mặt bích cho van công nghiệp đúng chuẩn

Để mối nối giữa van và đường ống được kín khít, an toàn, việc lựa chọn mặt bích cho van công nghiệp cần dựa trên nhiều yếu tố kỹ thuật. Cụ thể như:

Chọn vật liệu chế tạo bích phù hợp với môi trường

Ở tiêu chí này, bạn cần đảm bảo chất liệu chế tạo mặt bích đáp ứng được điều kiện làm việc của hệ thống.

• Với hệ thống nước sạch, nước thải hoặc khí nén thông thường, mặt bích gang là lựa chọn phổ biến nhờ giá thành rẻ, độ bền cơ học cao.
• Với các hệ thống hơi nóng hoặc khí nén áp suất cao, nhiệt độ trên 200°C, áp lực từ 16 bar, mặt bích thép sẽ là lựa chọn tối ưu nhờ khả năng chịu lực, chịu nhiệt và chống biến dạng tốt hơn so gang.
• Còn với môi trường có tính ăn mòn như axit, bazơ hoặc hóa chất, mặt bích inox hoặc mặt bích nhựa sẽ là lựa chọn phù hợp nhờ khả năng chống ăn mòn vượt trội. Tuy nhiên, mặt bích nhựa chỉ nên áp dụng cho các hệ thống ăn mòn nhẹ, áp suất và nhiệt độ thấp.

Tiêu chuẩn kết nối bích phù hợp với hệ thống

Như đã nói, mặt bích hiện được sản xuất với nhiều tiêu chuẩn như DIN của Đức, ANSI của Mỹ, BS của Anh, JIS của Nhật. Các tiêu chuẩn đều có quy định riêng về đường kính ngoài, số lỗ bu lông, khoảng cách tâm, chiều dày bích cũng như cấp áp suất làm việc.

Vì vậy, khi lựa chọn mặt bích cho van công nghiệp, cần đảm bảo tiêu chuẩn bích phải tương thích hoàn toàn với tiêu chuẩn của van và đường ống trong hệ thống. Việc chọn sai tiêu chuẩn cho mặt bích có thể dẫn đến tình trạng lệch lỗ bulong, bích không siết kín hoặc không lắp vừa gây rò rỉ và mất an toàn khi vận hành.

Tham khảo thêm: Các tiêu chuẩn mặt bích hiện hành

Kích thước và chiều dày bích tương thích

Cách chọn mặt bích cho van công nghiệp chuẩn cần đảm bảo kích thước định danh của bích tương thích với đường kính DN của van và đường ống để không xảy ra tình trạng lệch tâm hay hở mép bích.

Bên đó, chiều dày bích cũng là yếu tố cần được quan tâm. Mặt bích có chiều dày phù hợp sẽ giúp liên kết chắc chắn, lực phân bổ đều, đảm bảo duy trì độ kín ổn định trong thời gian dài. Nguyên tắc chung là khi áp suất làm việc và kích thước DN càng cao thì chiều dày bích càng lớn để đảm bảo độ bền và an toàn cho hệ thống.

Ví dụ, theo tiêu chuẩn JIS10K:

• Với các kích thước nhỏ như DN15 – DN20, độ dày bích thường khoảng 10 – 12 mm.
• Khi tăng lên DN50, độ dày bích thường nằm trong khoảng 16 – 18 mm.
• Đối với DN100, độ dày bích phổ biến là 18 – 20 mm.
• Với các kích thước lớn hơn như DN200 – DN300, độ dày bích thường từ 22 – 26 mm hoặc có thể lơn hơn.

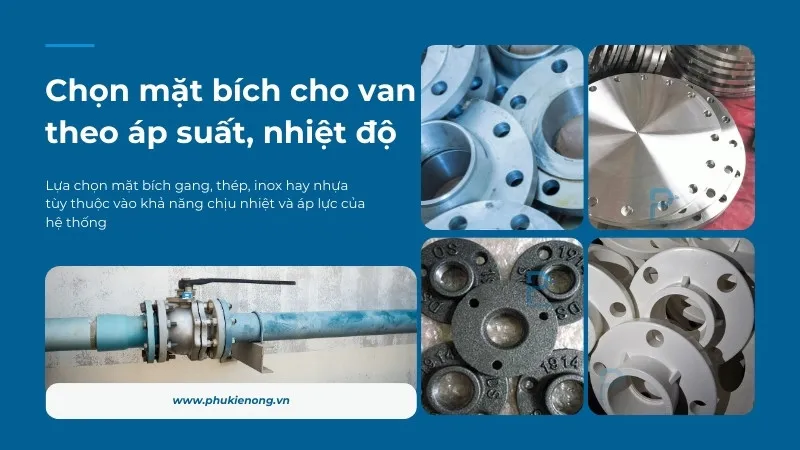

Chọn bích có khả năng chịu được áp suất và nhiệt độ của hệ thống

Khi chọn mặt bích cho van công nghiệp người dùng cần phải xem xét khả chịu nhiệt, chịu áp của hệ thống. Nguyên tắc cơ bản là cần đảm bảo cấp áp suất và nhiệt độ làm việc của bích không thấp hơn áp suất và nhiệt độ của hệ thống.

Hiện nay, tùy theo tiêu chuẩn thiết kế, mỗi loại mặt bích sẽ có cấp áp suất danh định khác nhau như PN10, PN16, PN25, PN40 hoặc Class 150, 300, 600 theo tiêu chuẩn ANSI.

Về nhiệt độ, khả năng chịu nhiệt của bích phụ thuộc phần lớn vào chất liệu chế tạo. Cụ thể:

• Mặt bích inox: Chịu được áp suất trong dải từ PN10-PN40, nhiệt độ trên 200 độ C.
• Mặt bích nhựa: Chịu áp tương đối thấp, thường từ PN6-PN10, nhiệt độ max 80 độ C, thích hợp cho hệ thống nước sạch, nước thải.
• Mặt bích gang: Thường dùng trong các hệ thống áp lực dao động khoảng PN10 – PN16, nhiệt độ max 200 độ C.
• Mặt bích thép: Sở hữu khả năng chịu nhiệt và áp vượt trội lên đến hơn 400 độ C, áp lực trên 40 bar.

Chọn loại mặt bích theo nhu cầu lắp đặt của hệ thống

Mặt bích được thiết kế với nhiều kiểu dáng và cấu tạo khác nhau, vì vậy tùy theo điều kiện lắp đặt và yêu cầu vận hành mà mỗi loại sẽ phù hợp với một ứng dụng. Cụ thể:

• Mặt bích mù: Chuyên dùng để bịt kín đầu ống và thiết bị phục vụ công tác kiểm tra, bảo trì hệ thống.
• Mặt bích lỏng: Dễ căn chỉnh khi lắp đặt, phù hợp với các hệ thống cần bảo trì thường xuyên.
• Mặt bích hàn bọc: Thường dùng cho các đường ống kích thước nhỏ, áp suất cao, yêu cầu độ kín tốt.
• Mặt bích hàn cổ: Thích hợp cho các hệ thống áp suất cao, rung động mạnh hoặc có nhiệt độ lớn như hơi hoặc dầu nhiệt.
• Mặt bích trượt: Chuyên dùng cho các hệ thống áp suất thấp như nước sạch, HVAC,…

Chọn mua mặt bích tại các địa chỉ uy tín

Thực tế cho thấy, cùng một loại mặt bích nhưng chất lượng, độ chính xác về kích thước và khả năng chịu áp – chịu nhiệt có thể chênh lệch khác nhau giữa các đơn vị cung cấp. Vì vậy để đảm bảo độ bền, người dùng nên ưu tiên lựa chọn mặt bích của các đơn vị uy tín có nhiều năm kinh nghiệm trong nghề, đội ngũ kỹ thuật viên giàu kinh nghiệm; chính sách bảo hành, đổi trả minh mạch và có hỗ trợ kỹ thuật sau bán hàng.

Mua mặt bích cho van công nghiệp ở đâu uy tín, chất lượng

Là đơn vị đã có hơn 15 năm kinh nghiệm trong nghề, Phụ kiện ống THP tự hào là địa chỉ cung cấp van công nghiệp và phụ kiện đường ống uy tín, chất lượng hiện nay, được nhiều khách hàng tin tưởng và đánh giá cao.

Hiện tại chúng tôi đang nhập khẩu và phân phối đa dạng các loại mặt bích khác nhau như mặt bích hàn, mặt bích trượt, mặt bích mù, mặt bích hàn đúc được chế tạo từ thép, inox, nhựa chuẩn DIN, BS, ANSI, JIS. Tất cả sản phẩm này đều được nhập khẩu chính ngạch, đầy đủ giấy tờ CO, CQ.

Tại kho hàng, Phụ kiện ống THP luôn nhập sẵn số lượng lớn các loại mặt bích Bothwell, Wonil,… với đầy đủ kích thước, tiêu chuẩn bích thông dụng như JIS10K, PN10, PN16,… để đáp ứng nhanh yêu cầu của hệ thống và tiến độ thi công. Ngoài mặt bích, chúng tôi còn phân phối rất nhiều phụ kiện đường ống khác như gioăng mặt bích, khớp nối, co cút,… và các loại van công nghiệp phục vụ dự án; cam kết giá tốt, chiết khấu cao, bảo hành uy tín, hậu mãi chuyên sâu.

Nói chung, cách chọn mặt bích cho van công nghiệp được Phukienongthp tổng hợp và chia sẻ dựa trên kinh nghiệm thực tế nhiều năm tư vấn cho khách. Nếu có bất kỳ thắc mắc nào hoặc cần tư vấn về sản phẩm vui lòng liên hệ với chúng tôi qua hotline 0978 021 499 để được hỗ trợ.
