Khớp nối mềm BE

Khớp nối mềm BE giúp chống rung, giảm tiếng ồn rất tốt khi vận hành hệ thống. Vậy khớp nối mềm BE có những đặc điểm gì nổi bật? Hãy cùng Phụ kiện ống THP khám phá ngay trong bài viết dưới đây nhé.

Khớp nối mềm BE là gì?

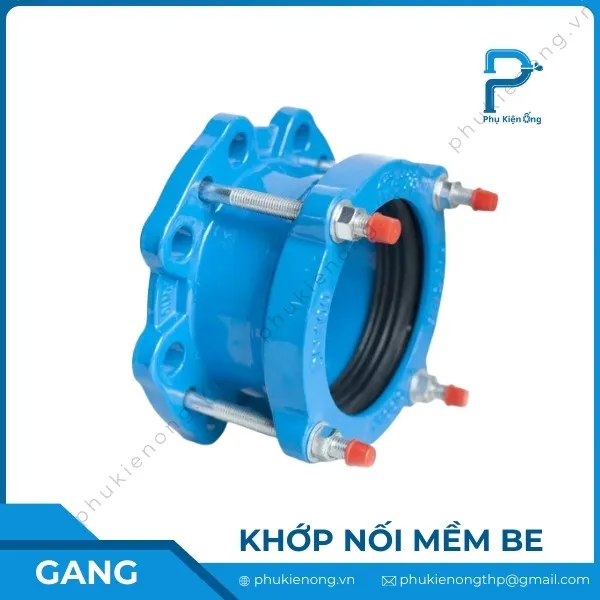

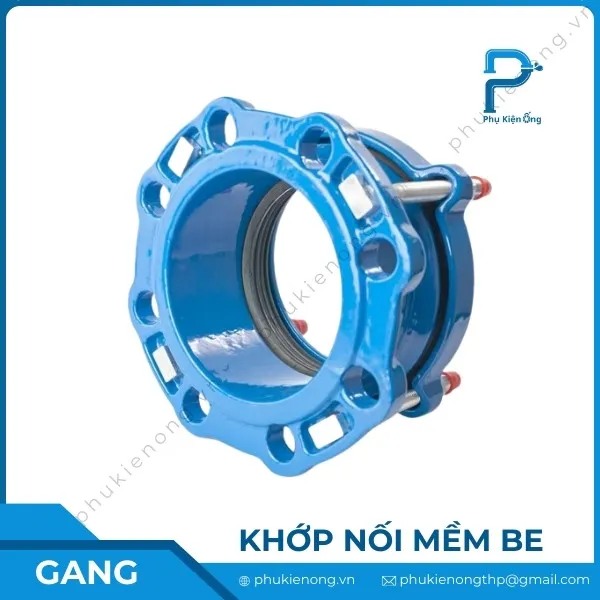

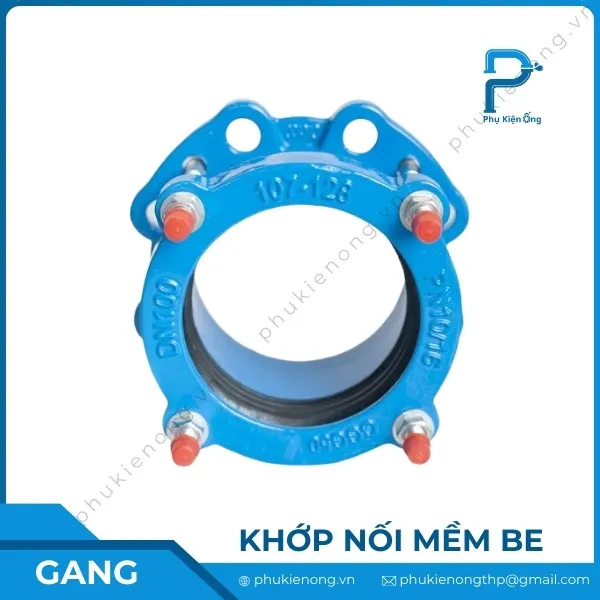

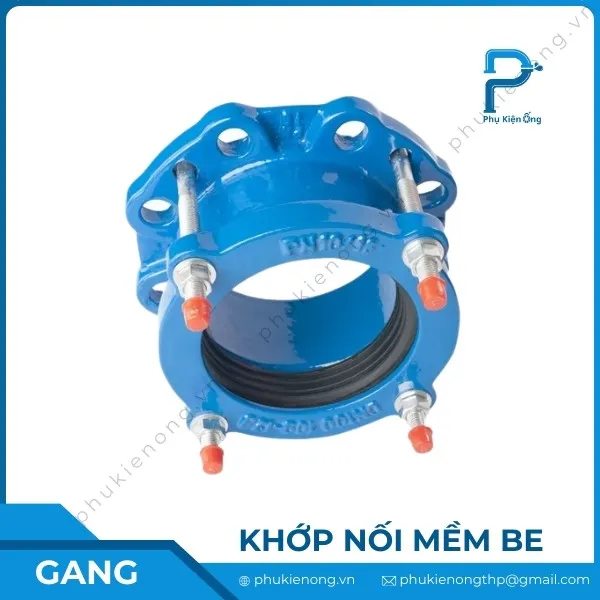

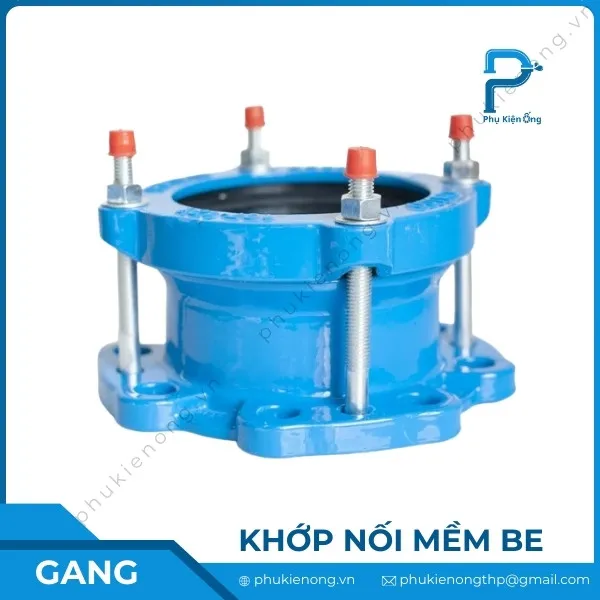

Khớp nối mềm BE (tên tiếng Anh là Universal Flange Adaptor) là một loại phụ kiện được sử dụng để kết nối các thiết van công nghiệp, đồng hồ với đường ống. Chúng còn được biết đến với tên gọi khác là mối nối mềm BE. Đây là loại khớp nối phổ biến sau khớp nối mềm BB. Chúng được ứng dụng rộng rãi trên các đường ống có kích thước vừa và nhỏ.

Mối nối mềm BE được nhập khẩu từ các nước lớn như Trung Quốc, Đài Loan,… với đa dạng kích thước từ DN40 đến DN600 và có đầy đủ chứng từ đi kèm. Vậy nên mối nối mềm BE đảm bảo chất lượng cũng như hiệu quả khi lắp đặt vào hệ thống của bạn. Liên hệ ngay hotline để được tư vấn kỹ hơn về loại khớp nối này.

Thông số kỹ thuật khớp nối mềm BE

• Kích thước khớp nối BE: DN40 – DN600
• Chất liệu: Thân gang dẻo sơn epoxy/ Gioăng EPDM
• Áp lực làm việc: 16 bar
• Kết nối dạng bích với thiết bị công nghiệp và đầu côn với đường ống.
• Tiêu chuẩn nối bích JIS, DIN, BS,…
• Nhiệt độ làm việc tối đa 80 độ C
• Xuất xứ Trung Quốc, Đài Loan

Cấu tạo và thông số kích thước khớp nối mềm BE

Để hiểu rõ chi tiết cấu tạo và thông số kích thước của mối nối mềm BE, bạn có thể xem chi tiết tại hình dưới đây.

Về đặc điểm cấu tạo, khớp nối mềm BE gồm có:

• Thân khớp nối được chế tạo hoàn toàn từ gang cầu và được sơn một lớp Epoxy bên ngoài để ngăn ngừa sự oxy hóa, đồng thời bảo vệ phụ kiện khỏi các tác động từ bên ngoài.
• Hai đầu kết nối được thiết kế 1 đầu bích để nối với van, đồng hồ công nghiệp, 1 đầu E – dạng ngàm côn có gioăng răng cưa được kết nối với đường ống. Và chúng được kết nối với nhau thông qua các cặp bulong, đai ốc.
• Bulong – Đai ốc thường được làm từ thép hoặc inox để có độ bền cao, liên kết chắc chắn. Chúng được sử dụng để kết nối 2 phần thân với nhau và kết nối với các thiết bị, đường ống tại hai đầu.
• Gioăng hình côn được làm từ EPDM có dạng răng cưa. Chúng được sử dụng để làm kín khoảng trống giữa hai phần thân, đồng thời giảm thiểu rò rỉ và tăng cường chất lượng, hiệu quả cho khớp nối.

Khám phá thêm một loại khớp nối có cấu tạo gồm hai đầu F, được sử dụng để kết nối hai đầu ống với nhau. Đó là mối nối mềm FF

Ưu điểm của khớp nối mềm BE

Khớp nối BE có nhiều ưu điểm nổi bật như:

• Mối nối mềm BE được sử dụng để giảm tiếng ồn và rung động của hệ thống.
• Với thiết kế 1 mặt bích, có thể kết nối dễ dàng với các loại van mặt bích, đồng hồ đo lưu lượng.
• Có khả năng chống rò rỉ tốt nhờ thiết kế nối bích và dạng côn kẹp chặt.
• Chất liệu gang rất phổ biến trong chế tạo thiết bị công nghiệp, có độ bền cao, giá thành rẻ, đặc biệt có thể ứng dụng trong hệ thống ống dẫn nước sạch.
• Có thể kết nối với nhiều chất liệu ống như inox, thép, nhựa, HDPE,…
• Có độ bền cao, dễ dàng bảo trì, bảo dưỡng.

Công dụng và cách lắp đặt khớp nối mềm BE

Công dụng chính của mối nối mềm BE

• Giảm rung lắc và hấp thụ tiếng ồn khi hệ thống vận hành.
• Giảm áp suất tác động lên hệ thống đường ống, giúp bảo vệ đường ống.
• Ổn định dòng lưu chất bên trong đường ống.
• Giảm thiểu sự đứt gãy, giãn nở ống khi nhiệt độ thay đổi đột ngột.

Cách lắp đặt mối nối mềm BE vào hệ thống

Thiết kế của khớp nối BE cho phép lắp đặt nhiều loại thiết bị công nghiệp vào đường ống một cách dễ dàng. Khi lắp đặt khớp nối thực hiện theo 3 bước dưới đây:

Bước 1: Lắp đặt van mặt bích hoặc đồng hồ vào đầu nối mặt bích và siết chặt bulong đai ốc.

Bước 2: Tiến hành đưa van và khớp nối vào vị trí đường ống. Sau đó vặn ren chặt tại vị trí kết nối đường ống.

Bước 3: Tiến hành kiểm tra lại kết nối, đảm bảo chúng chắc chắn và bịt kín tốt.

Ứng dụng khớp nối mềm BE trong hệ thống nào?

Mối nối mềm BE được sử dụng chủ yếu trong các đường ống dẫn chất lỏng như:

• Lắp đặt khớp nối BE trong các hệ thống xử lý nước thải.
• Ứng dụng trong các hệ thống, đường ống dẫn nước sạch dân dụng.
• Ứng dụng trong các đường ống dẫn nước khu công nghiệp hay hệ thống tưới tiêu nông nghiệp.
• Ứng dụng trong các đường ống dẫn dầu hoặc hệ thống dẫn nước ngầm.

Địa chỉ mua khớp nối mềm BE chất lượng

Hiện nay Phụ Kiện Ống THP đang phân phối khớp nối mềm BE chất lượng, giá tốt. Với nhiều năm cung cấp các thiết bị công nghiệp, chúng tôi luôn mong muốn mang lại các sản phẩm chất lượng cao, giá tốt và có thể đáp ứng các nhu cầu của quý khách hàng.

Để được tư vấn kỹ hơn cũng như nhận báo giá khớp nối mềm BE chi tiết, quý khách hãng liên hệ ngay với chúng tôi qua hotline. Ngoài ra, để tham khảo các loại khớp nối khác, quý khách click ngay Khớp nối mềm
