Mặt bích 10K là gì? Thông số & bảng kích thước chi tiết !

Mặt bích là phụ kiện kết nối không thể thiếu trong các hệ thống đường ống công nghiệp, giúp đảm bảo mối nối chắc chắn, kín khít. Trong đó, mặt bích 10K là dòng sản phẩm được sử dụng phổ biến nhờ khả năng chịu áp ổn định, dễ lắp đặt và mức chi phí hợp lý. Vậy mặt bích 10K là gì, có thông số ra sao ứng dụng thực tế như nào? Cùng Phukienongthp tìm hiểu chi tiết trong bài viết dưới đây.

Mặt bích 10K là gì?

Mặt bích 10K là loại mặt bích được sản xuất theo tiêu chuẩn JIS do Ủy ban Tiêu chuẩn Công nghiệp Nhật Bản ban hành. Khác với mặt bích JIS20K, mặt bích JIS10 K có khả năng chịu lực tối đa 10kg/cm² tương đương ~10 bar. Đây là mức áp lực trung bình, phù hợp với nhiều hệ thống công nghiệp và dân dụng như cấp thoát nước, hơi nóng và khí nén.

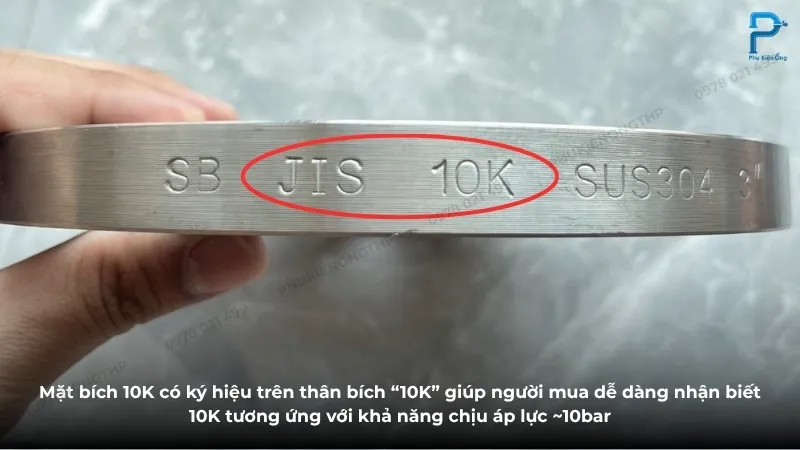

Sản phẩm được sản xuất bởi nhiều chất liệu như gang, thép, inox hoặc nhựa, kích thước từ DN15-DN200. Trên thân sản phẩm thường được dập nổi các thông số như tiêu chuẩn JIS10K, kích thước DN và vật liệu giúp người tiêu dùng dễ dàng phân biệt và lựa chọn đúng loại.

Thông số kỹ thuật mặt bích 10K

Bảng kích thước mặt bích 10K chi tiết cập nhật mới nhất 2026

Vì sao mặt bích 10K được ưa chuộng trong các hệ thống công nghiệp?

Mặt bích JIS10K được sử dụng rộng rãi trong các hệ thống công nghiệp nhờ các ưu điểm nổi bật như:

• Sản phẩm có khả năng làm việc ổn định ở mức áp lực 10 bar, đây là mức áp lực phổ biến trong các hệ thống hơi công nghiệp như cấp thoát nước, HVAC, khí nén,…
• Tiêu chuẩn thiết kế JIS 10K có tính đồng bộ cao, dễ dàng thay thế và lắp ghép trong các hệ thống công nghiệp tại Việt Nam. Việc tìm kiếm thay thế đúng mặt bích, gioăng, bulong và các thiết bị đi kèm cũng rất thuận tiện.
• Không chỉ thế, sản phẩm còn được sản xuất với đa dạng chất liệu bao gồm gang, thép, inox hoặc đồng, nhựa giúp người tiêu dùng có thể dễ dàng lựa chọn sản phẩm theo từng môi trường làm việc khác nhau.
• Đặc biệt so với các loại mặt bích có áp lực cao như 16K hay 20K, giá thành của dòng 10K “mềm” hơn đáng kể, giúp doanh nghiệp tối ưu ngân sách mà vẫn đảm bảo độ an toàn và độ bền cho hệ thống.

Chính nhờ những yếu tố này, mặt bích 10K trở thành lựa chọn phổ biến của nhiều kỹ sư và nhà thầu khi thiết kế, thi công các hệ thống đường ống công nghiệp.

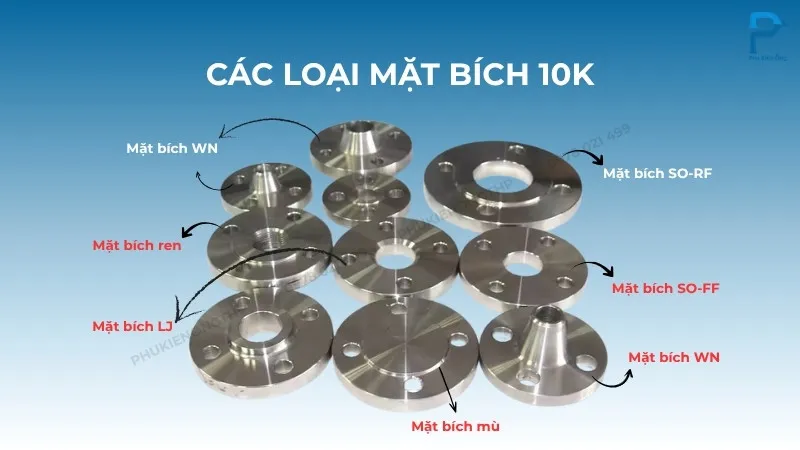

Các loại mặt bích 10K phổ biến

Mặt bích 10K hiện được phân loại dựa theo nhiều tiêu chí như chất liệu, kiểu dáng bích để phù hợp với từng điều kiện làm việc cụ thể:

Phân theo thiết kế

• Mặt bích hàn cổ 10K: Loại mặt bích này chuyên dùng cho các hệ thống hơi nóng hoặc áp lực cao nhờ phần cổ dài được hàn chắc chắn vào đường ống, giúp giảm ứng suất và tăng độ bền khi vận hành.
• Mặt bích hàn lồng 10K: Thiết kế dạng lồng giúp định vị ống chính xác, đảm bảo độ kín khít cao, đặc biệt phù hợp với các hệ thống hơi nóng, hóa chất hoặc những nơi chống rò rỉ tuyệt đối
• Mặt bích mù 10K: Sở hữu thiết kế đặc, không có lỗ ở giữa, thường được sử dụng để bịt kín đầu ống hoặc dự phòng cho việc mở rộng hệ thống trong tương lai.
• Mặt bích ren 10K: Là loại mặt bích kết nối với đường ống bằng ren mà không cần hàn, phù hợp với các hệ thống áp lực thấp hoặc môi trường yêu cầu hạn chế thi công hàn như khu vực dễ cháy nổ.
• Mặt bích rỗng 10K: Là loại bích được sử dụng phổ biến nhất hiện nay. Theo đó người dùng chỉ cần lồng ống vào và hàn cố định ở hai đầu, giúp dễ thi công, giá thành hợp lý, thường dùng cho hệ thống áp lực trung bình.

Phân loại theo chất liệu

Bên cạnh việc phân loại theo kiểu kết nối, mặt bích 10K còn được chia theo chất liệu nhằm đáp ứng các điều kiện làm việc khác nhau trong thực tế. Cụ thể:

• Mặt bích 10K inox: Có khả năng chống ăn mòn vượt trội, chịu nhiệt tốt, phù hợp với môi trường hóa chất, thực phẩm, dược phẩm hoặc hệ thống yêu cầu độ sạch cao. Điển hình các loại mặt bích nhập khẩu chất lượng cao như mặt bích inox 304 Bothwell JIS10K mang lại độ bền cao, hiệu quả tốt khi lắp đặt vào hệ thống.
• Mặt bích 10K thép: Độ bền cơ học cao, chịu áp và nhiệt tốt, thường được sử dụng trong hệ thống hơi nóng, dầu khí hoặc công nghiệp nặng.
• Mặt bích 10K nhựa (PVC, UPVC): Chống ăn mòn hóa chất tốt, trọng lượng nhẹ, thường dùng trong hệ thống xử lý nước hoặc môi trường có tính ăn mòn

Mặt bích 10K khác mặt bích 20k như thế nào?

Mặt bích 10K và 20K đều được sản xuất theo tiêu chuẩn JIS, tuy nhiên giữa chúng có sự khác biệt rõ rệt về khả năng chịu áp và cấu tạo, từ đó dẫn đến phạm vi ứng dụng cũng khác nhau. Cụ thể:

• Về áp lực làm việc: Mặt bích 10K chịu áp khoảng 10 bar, trong khi mặt bích 20K chịu áp lên đến ~20 bar. Vì vậy, mặt bích chuẩn JIS20K phù hợp với các hệ thống áp lực cao hơn.
• Về độ dày và kết cấu: Mặt bích 20K thường có độ dày lớn hơn, kết cấu chắc chắn hơn để đảm bảo an toàn khi làm việc ở áp lực cao. Ngược lại, bích 10K mỏng hơn, nhẹ hơn.
• Về chi phí: Mặt bích 10K có giá thành thấp hơn, phù hợp với các hệ thống phổ thông. Trong khi đó, mặt bích 20K có giá cao hơn do yêu cầu kỹ thuật và vật liệu cao hơn.
• Về ứng dụng: Mặt bích 10K thường dùng cho hệ thống nước, khí nén, HVAC, hơi áp lực trung bình. Còn mặt bích 20K được sử dụng trong các hệ thống hơi áp cao, dầu khí hoặc môi trường làm việc khắc nghiệt.

Tóm lại, nếu hệ thống không yêu cầu áp lực quá cao thì mặt bích 10K là lựa chọn tối ưu về chi phí. Ngược lại, với các hệ thống yêu cầu độ an toàn cao và áp lực lớn, mặt bích 20K sẽ là phương án phù hợp hơn.

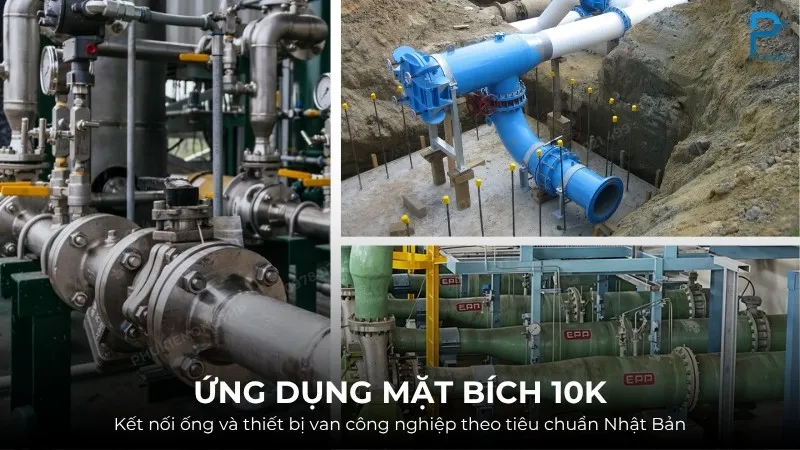

Ứng dụng thực tế của mặt bích 10K

Với áp lực làm việc khoảng 10 bar – mức áp lực trung bình, phù hợp với phần lớn các hệ thống vận hành hiện nay, mặt bích 10K trở thành lựa chọn phổ biến trong hầu hết các hệ thống công nghiệp lẫn dân dụng.

Cụ thể như:

• Hệ thống cấp thoát nước: Thiết bị được lắp tại các tuyến ống nước sạch, nước thải, vị trí kết nối van, co, tê trong nhà máy và tòa nhà
• Đường ống hơi: Dùng tại các điểm lắp van chặn, bẫy hơi, điểm xả đáy trong hệ thống hơi áp trung bình
• Hệ thống khí nén: Kết nối tại các cụm van, bộ lọc, bộ tách nước và các thiết bị khí
• Đường ống hóa chất nhẹ: Sử dụng mặt bích inox hoặc nhựa để lắp đặt tại các tuyến dẫn dung dịch có tính ăn mòn như hóa chất, nước biển,…
• Ngoài ra mặt bích JIS 10K còn được dùng để liên kết với các thiết bị như van, đồng hồ lưu lượng, bộ lọc hoặc các đoạn ống chuyển tiếp trong các nhà máy sản xuất thực phẩm, dược phẩm, may mặc hoặc các hệ thống dân dụng.

Địa chỉ mua mặt bích 10K chính hãng

Phukienongthp là đơn vị chuyên nhập khẩu và phân phối các loại van và phụ kiện đường ống, với nguồn hàng chính hãng từ các thương hiệu lớn tại Trung Quốc, Malaysia, Hàn Quốc,… Sản phẩm luôn đảm bảo chất lượng, đầy đủ giấy tờ CO, CQ rõ ràng.

Hiện tại, hàng luôn có sẵn tại kho với đầy đủ kích cỡ, đa dạng chất liệu như gang, thép, inox, nhựa, đáp ứng linh hoạt cho nhiều hệ thống công nghiệp khác nhau. Với hơn 16 năm kinh nghiệm trong lĩnh vực van và thiết bị đường ống, Phukienongthp đã trở thành đối tác của nhiều dự án lớn trên toàn quốc như Vinfast, Honda, LG.

Tóm lại, mặt bích 10K là lựa chọn tối ưu cho nhiều hệ thống đường ống hiện nay nhờ vào khả năng chịu nhiệt, chịu áp tốt, có độ bền cao và dễ lắp đặt với mức giá hợp lý. Bên cạnh đó, sự đa dạng về chất liệu, kiểu kết nối và ứng dụng thực tế rộng rãi giúp mặt bích JIS10K được nhiều doanh nghiệp và kỹ sư tin dùng hiện nay. Vì vậy, nếu bạn đang có nhu cầu tìm mua mặt bích 10K chính hãng, giá rẻ hãy liên hệ ngay với Phukienongthp để được hỗ trợ.
